Подбор канального кондиционера и методика расчета воздуховодной сети.


Особенностью побора канального кондиционера является:

Необходимость согласовывать с требуемыми параметрами не только
холодопроизводительность, но и напор вентилятора кондиционера с
сопротивлением воздуховодной сети:

При обслуживании нескольких помещений одним кондиционером требуется
рассчитать расходы воздуха по помещениям и размеры воздуховодов в
разветвленной сети; Выбрать способ регулирования температуры по
отдельным помещениям (зонам).

Порядок расчета сети и выбор кондиционера:

оценка помещения — назначение, размеры, этажность, материал помещения, ориентация окон по сторонам света и т. д. ;

сделать чертеж помещения;

определить теплопоступления в помещение;

разработать и нанести трассу воздуховодов на план помещения

изобразить схему воздуховодов в аксонометрии

пронумеровать участки трассы, проставить их длину, объем воздуха пропорционально тепловым нагрузкам для каждого помещения.

выбрать материал воздуховодов и их сечение (круглые или прямоугольные);

принять нормативные скорости движения воздуха по воздуховодам, м/с

определить размер воздуховодов в соответствии с выбранными скоростями движения воздуха;

определить потери давления на трение на 1 погонный метр канала;

определить потери на трение на всей длине участка;

определить все местные сопротивления сети (повороты
воздуховода, сужения и т. п. ) для каждого участка, начиная с самого
дальнего от внутреннего блока.

умножить сумму (п. 12), на величину динамического давления.

просчитать каждый участок по пунктам 8 – 14.

определить потери напора в воздухораспределительных устройствах – решетках, анемостатах и т. п.

просуммировать даны по пунктам 11, 14 и 15, определив таким образом сумму потерь напора на конкретном участке.

целью завершения расчета является выравнивание
суммарных потерь в каждом воздуховоде, при этом максимальная величина
потерь давления на самом напряженном участке не должна превышать
величины напора вентилятора внутреннего блока

если разница потерь давления между участками превышает 10%, применяют диафрагмы или регулирующие заслонки на ответвлениях.

При выборе высоты расположения решетки и скорости
струи воздуха нужно учитывать дальность распространения струи L max,
потерю напора в решетке и уровень шума. Скорость выхода воздуха из
решетки должна обеспечивать распределение струи холодного воздуха, при
котором струя холодного воздуха проходит выше 2 метров (как минимум), не
опускаясь в рабочую зону. При этом струя воздуха должна охватывать всю
площадь помещения.

Снижение уровня струи воздуха складывается из двух составляющих:

Ds – определяется турбулентным расширением струи,

Dr – определяется тепловыми эффектами.

Компания «Системы кондиционирования» способна
предложить Вам полный спектр услуг по подбору и разработке проекта
установки канальных кондиционеров, поставку оборудования, монтажные и
пуско-наладочные работы, а так же сервисное обслуживание систем
кондиционирования.

Звоните нам (057) 310-02-81, мы всегда готовы помочь Вам.

ВНИМАНИЕ!

Системы на основе канальных кондиционеров всегда разрабатываются для
конкретного помещения. Кроме расчета и подбора оборудования требуется
инженерный расчет воздуховодной сети (воздуховодов и решеток).

Канальные кондиционеры предназначены для кондиционирования жилых и офисных помещений.

Как и большинство кондиционеров, канальный кондиционер состоит из
наружного и внутреннего блоков. В наружном блоке канального
кондиционера, как и у большинства сплит-систем, располагается
компрессор, конденсатор и вентилятор обдува конденсатора. Внутренний
блок канального кондиционера содержит испаритель и вентилятор.

Метотдика подбора канального кондиционера:

Наиболее важными техническими параметрами канального кондиционера
являются холодопроизводительность (теплопроизводительность) и напор.
Имеется в виду напор воздуха, который может создать встроенный
вентилятор. Этот параметр чрезвычайно важен при подборе модели
канального кондиционера, он определяет, какая максимальная длинна
воздуховодов может быть использована в системе кондиционирования, какой
тип воздуховодов можно использовать и т. д. Напор канального
кондиционера определяет, какое сопротивление движению воздуха в
воздуховодах допустимо. Сопротивление в свою очередь зависит от типа
применяемых воздуховодов, длинны воздуховодов, количества изгибов
воздуховодов и сопротивления воздуха в воздухораспределительных
устройствах (решетках и т. д. ).

Соответственно выше сказанному канальные кондиционеры подразделяются по величине напора на три класса:

Низконапрные канальные кондиционеры, так называемые канальные кондиционеры гостиничного типа, с напором до 40 Па;

Средненапорные канальные кондиционеры, с напором до 100 Па;

Высоконапорные канальные кондиционеры, с напором до 250 Па;

Многие модели канальных кондиционеров позволяют организовать подмес
свежего воздуха в кондиционируемый воздух. Для организации подмеса
свежего воздуха, применяется подмесное оборудование, которое подает
свежий воздух к канальному кондиционеру. При организации подмеса свежего
воздуха система кондиционирования не подает в помещение, воздух,
который она из помещения забрала + около 20% свежего воздуха, который
забирается с улицы специальным воздуховодом, фильтруется и подается в
смесительную камеру канального кондиционера.

Как мы помним большинство кондиционеров (все бытовые и большинство
промышленных), работает по принципу рециркуляции воздуха, т. е. забирает
воздух из помещения, охлаждает (нагревает), фильтрует его, и подает
обратно в помещение. Используя канальный кондиционер с подмесом воздуха
пользователь получает систему кондиционирования, которая выполняет и
функции вентиляции, в помещение подается чистый воздух «заказанной»
температуры, с нормальным содержанием кислорода. Причем в отличии от
настенных кондиционеров с «генератором кислорода» или «кислородной
мембраной», описанная выше схема способна обеспечить достаточный приток
свежего воздуха в помещение и отличное самочувствие находящихся в нем
людей.

Достоинства канальных кондиционеров:

канальный кондиционер может обрабатывать несколько помещений, к одному
внутреннему блоку могут подводиться воздуховоды из нескольких помещений,
при этом параметры воздуховодов стараются подобрать таким образом, что
бы в каждое помещение попадало нужное количество холода. Использование
одного канального блока особенно удобно для охлаждения нескольких
небольших, расположенных рядом помещений.

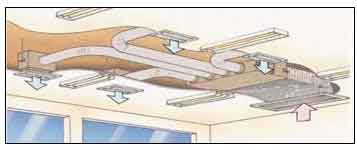

Внутренний блок канального кондиционера располагается за подвесным
потолком, или вообще вынесен из кондиционируемого помещения и расположен
в подсобном помещении, соответственно кондиционер не виден и не слышен.
В кондиционируемом помещении видны только решетки на стене, или
анемостаты на потолке.

Возможна организация подмеса свежего воздуха.

Недостатки канальных кондиционеров:

Для установки внутреннего блока канального кондиционера и прокладки
воздуховодов необходимо место, как правило, приходится опускать потолок.
Для установки внутреннего блока требуется межпотолочное пространство
300- 400 мм, для прокладки воздуховодов 150- 250 мм. Что бы
минимизировать опуск потолков, блок стараются располагать в подсобном
помещении (санузле, гардеробной, или тех. помещении), а схему прокладки
воздуховодов прорабатывают с учетом дизайна помещений и плана потолков.

Подбор канального кондиционера, разработку схемы воздуховодов, расчет
сечений воздуховодов и скорости движения воздуха достаточно сложен и
требует специальных знаний и использования специальных программ расчета.
Разработку системы кондиционирования на основе канального кондиционера
обязательно должен проводить специалист, инженер-проектировщик.

Стоимость системы на основе канального кондиционера, как правило, выше,
чем стоимость кондиционирования с помощью настенных кондиционеров.
Стоимость системы кондиционирования складывается из стоимости самого
кондиционера и его монтажа, стоимости воздуховодов и их прокладки,
стоимости решеток и адаптеров для установки решеток и т. д.

При кондиционировании нескольких помещений одним внутренним блоком
сложно обеспечить, пропорциональное распределение холода. В разное время
может изменяться потребность в отводе тепла в помещениях, а оперативно
изменить температуру в одной комнате, не изменив в других не получается.
Особенно этот недостаток проявляется при кондиционировании коттеджа или
квартиры, когда один кондиционер обрабатывает несколько помещений
разного назначения (например спальню и гостиную).

Для подбора канального кондиционера для помещения, лучше всего
пригласить специалистов. Специалисты по параметрам вашего помещения
определят необходимую производительность кондиционера, подберут модель,
разработают схему прокладки воздуховодов, рассчитают скорости движения
воздуха по воздуховодам и скорости выхода воздуха из решеток, таким
образом, что бы в помещение попадало достаточно холода, и при этом не
возникал шум (свист) при работе системы. Идеально, когда перед
установкой системы канального кондиционирования разрабатывается
небольшой проект системы, который включает кроме коммерческого
предложения с ценой, схему системы кондиционирования, с указанием мест
установки оборудования, схему прокладки воздуховодов, с указанными
размерами необходимого межпотолочного пространства, и т. д.
